- Y10 PRIMA SERIE -

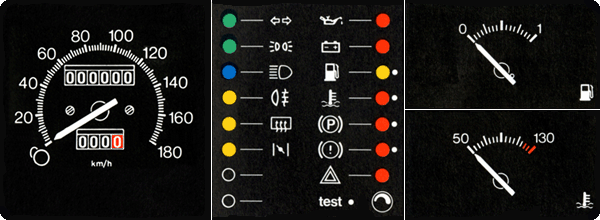

Strumentazione base: vetture fire-touring con alimentazione a carburatore


quadro strumenti


Control System: vetture fire-touring con alimentazione a carburatore

     Econometro - strumento supplementare laterale -
     Non disponibile su "Y10 4WD"

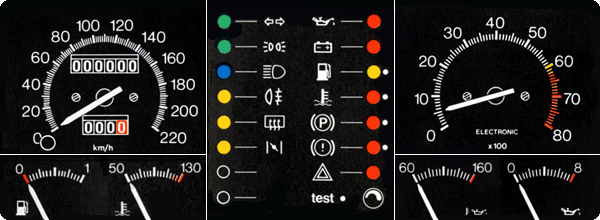

Strumentazione base: vetture con motore turbo

     Manometro turbina - strumento supplementare laterale -

     Manometro turbina - strumento supplementare laterale -
     Prototipo - non è mai stato impiegato, era visibile
     sulle prime foto ufficiali delle vetture turbo.

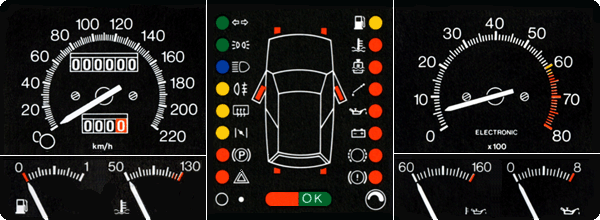

Control System: vetture con motore turbo

     Manometro turbina - strumento supplementare laterale -

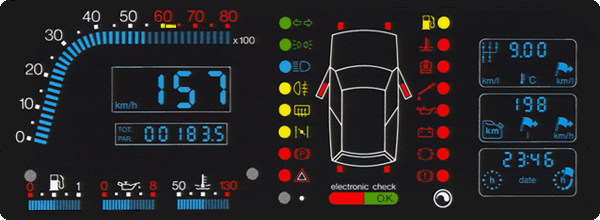

Strumentazione elettronica solid-state: Y10 fire e Y10 touring

Descrizione dettagliata e autodiagnosi plancia solid-state

     Econometro - strumento supplementare laterale -
     Il manuale officina prevede l'adozione dell'econometro in
     abbinamento alla plancia solid-state, nella realt veniva
     montato il portamonete.

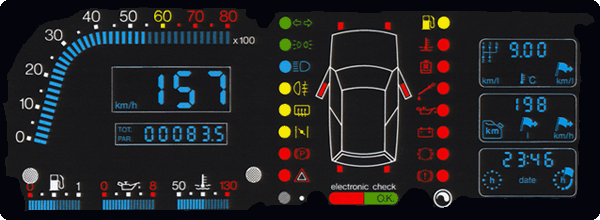

Strumentazione elettronica solid-state: Y10 turbo

     Strumento supplementare laterale
     Manometro turbina e termometro olio, è parte integrante
     della strumentazione elettronica e da essa è gestito.

Descrizione dettagliata e autodiagnosi plancia solid-state

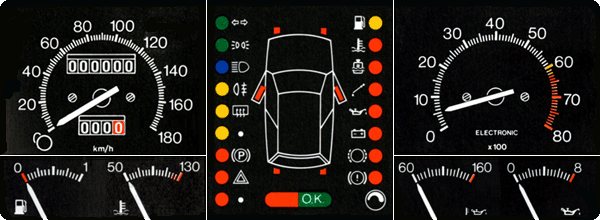

Control System: vetture fire 999 i.e. - Mercati esteri

- La spia arricchitore sostituita da un puntino bianco -


Control System: Y10 1.3 i.e - Mercati esteri Austria e Svizzera

- La spia arricchitore sostituita da un puntino bianco -


Control System: Y10 4WD allestimento ecologico - Mercato tedesco

- L'indicatore temperatura olio è sostituito dal voltmetro -

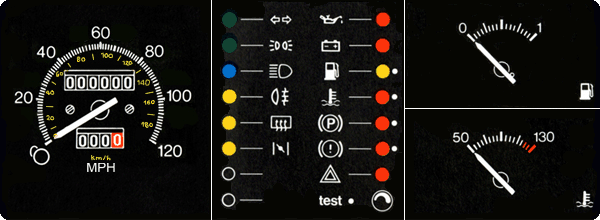

Strumentazione base: vetture fire-touring con guida a destra

- Tachimetro doppia scala: miglia e chilometri -
- Contamiglia parziale e totale -

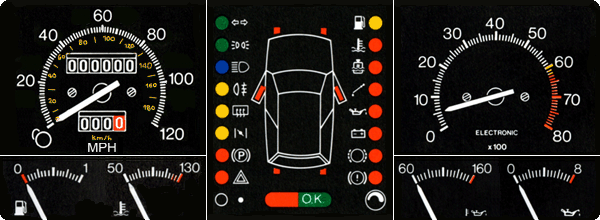

Control System: vetture fire-touring con guida a destra

- Tachimetro doppia scala: miglia e chilometri -
- Contamiglia parziale e totale -

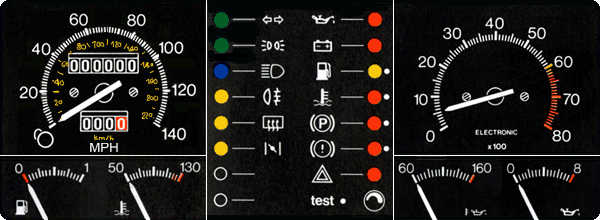

Strumentazione base: vetture con motore turbo e guida a destra

     Manometro turbina - strumento supplementare laterale -

- Tachimetro doppia scala: miglia e chilometri -
- Contamiglia parziale e totale -

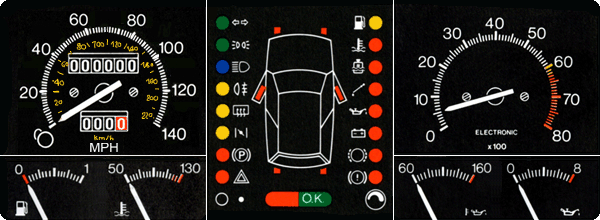

Control System: vetture con motore turbo e guida a destra

     Manometro turbina - strumento supplementare laterale -

- Tachimetro doppia scala: miglia e chilometri -
- Contamiglia parziale e totale -


- Y10 SECONDA SERIE -

Sono state realizzate molte strumentazioni in base ai modelli prodotti e sono variate nel corso degli anni.

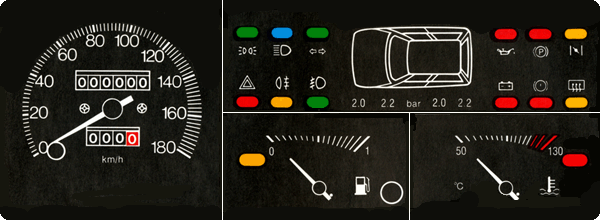

Strumentazione base: vetture fire con alimentazione a carburatore - 1989

- Spia arricchitore posizionata in alto a destra -
- E' presente la spia antinebbia -

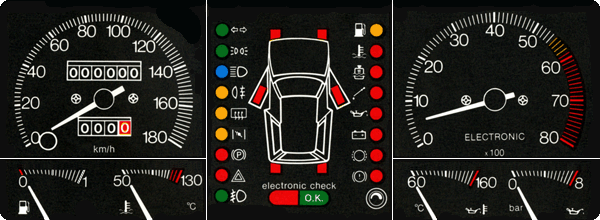

Control System: vetture fire con alimentazione a carburatore - 1989

     Econometro - strumento supplementare laterale -
     Non disponibile su "Y10 4WD i.e."

- E' presente la spia arricchitore -
- E' presente la spia antinebbia -


Strumentazione base: vetture fire con iniezione elettronica - 1989

4wdie

- La spia arrichitore sostituita da un puntino bianco -
- E' presente la spia antinebbia -

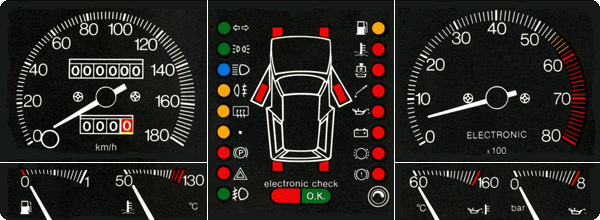

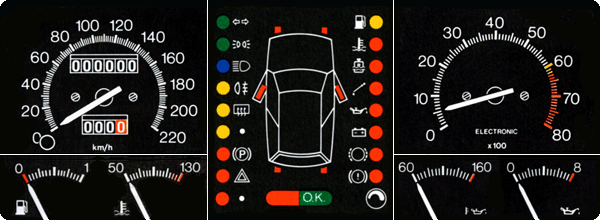

Control System: vetture fire con iniezione elettronica - 1989

4wdie

     Econometro - strumento supplementare laterale -
     In dotazione sulle "Y10 fire LX i.e."

- La spia arrichitore sostituita da un puntino bianco -
- E' presente la spia antinebbia -


Strumentazione base: Y10 GT i.e. - 1989

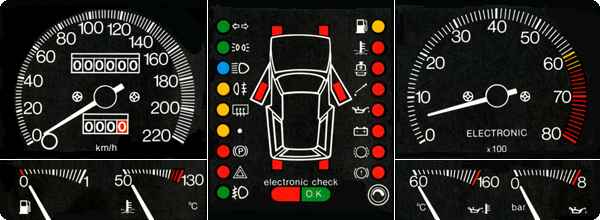

Control System: Y10 GT i.e. - 1989

- La spia arrichitore sostituita da un puntino bianco -

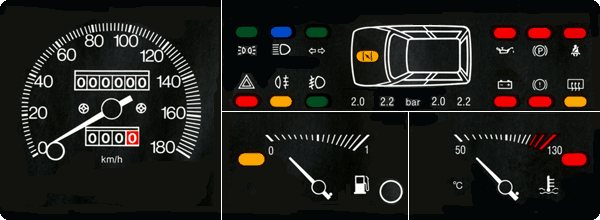

Strumentazione base: vetture fire con alimentazione a carburatore - 1991

plancia

- La spia arrichitore posizionata al centro del cofano motore -
- In alto a destra posizionato l'indicatore cinture di sicurezza -

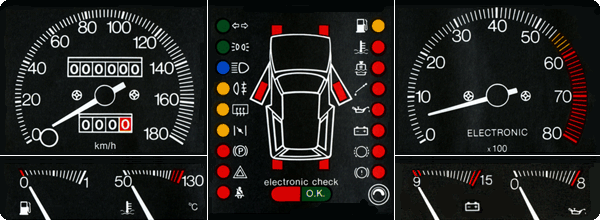

Control System: vetture fire davignon -15% - a carburatore - 1991

plancia

- Versione per il mercato francese, vetture Davignon 15% -
- Voltmetro al posto della temperatura olio motore -
- E' presente la spia per la cintura di sicurezza -


Modifica 9819 (09/1991): versioni Control System:
nuovi strumenti di misura con serigrafia indicante la pressione dei pneumatici in sostituzione del manometro olio

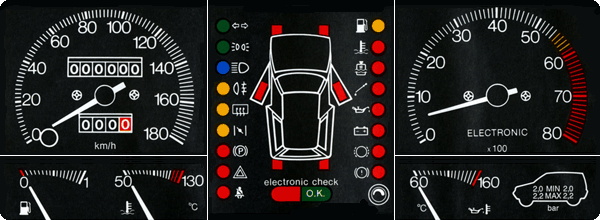

Control System: vetture fire con alimentazione carburatore - 1991

plancia

     Econometro - strumento supplementare laterale -

- Manometro olio non pi presente -
- Aggiunta spia cinture di sicurezza -
- Manca spia antinebbia -

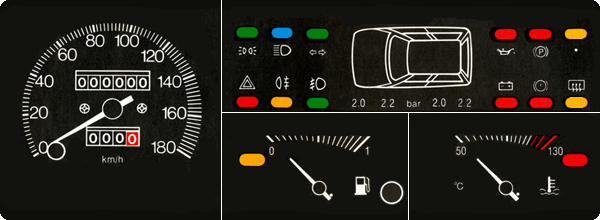

Strumentazione base: vetture fire con iniezione elettronica - 1991

- Tolta spia arrichitore -
- E' presente la spia antinebbia -
- Aggiunto spia cinture di sicurezza -


Control System: vetture fire con iniezione elettronica - 1991

     Econometro - strumento supplementare laterale -
     Non disponibile su "Y10 4WD i.e."

- Manometro olio non più presente -
- Aggiunto spia cinture di sicurezza -
- Tolta spia arrichitore -
- E' presente la spia antinebbia -


Strumentazione base: Y10 GT i.e. - 1991

- Manometro olio non più presente -
- Aggiunta spia cintura di sicurezza -

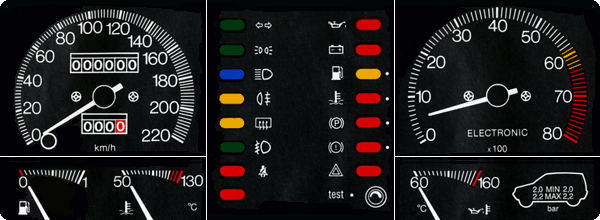

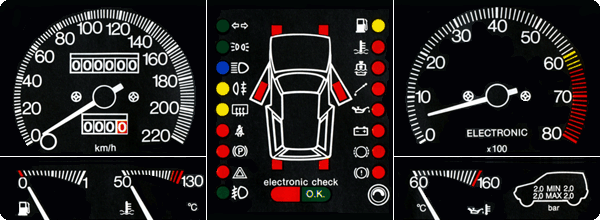

Control System: Y10 GT i.e. - 1991

- Manometro olio non pi presente -
- Aggiunta spia cintura di sicurezza -
- E' presente la spia antinebbia -


Modifica 0187 (09/1992) per versioni Control System:
adozione nuovi strumenti di misura con sensori livello acqua e olio soppressi

- Non si hanno disegni di questa strumentazione ed in dubbio la sua realizzazione -


- Y10 TERZA SERIE -

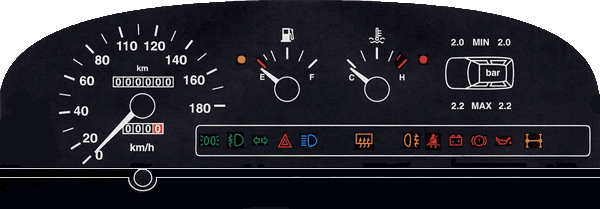

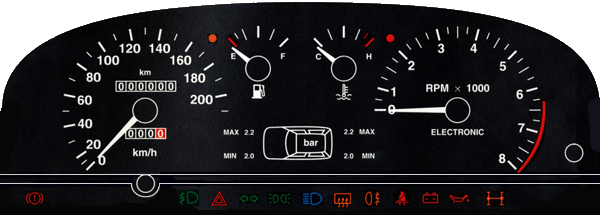

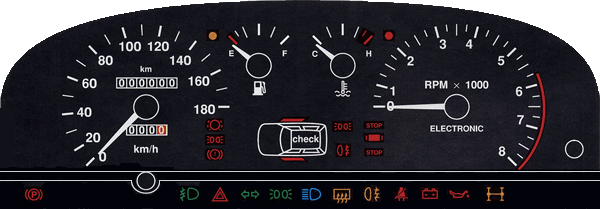

Strumentazione base: vetture fire 1.1 - tutti i modelli

Descrizione dettagliata attivazione indicatore avaria impianto i.e.


Check Panel: vetture fire 1.1 - tutti i modelli

Descrizione dettagliata attivazione indicatore avaria impianto i.e.

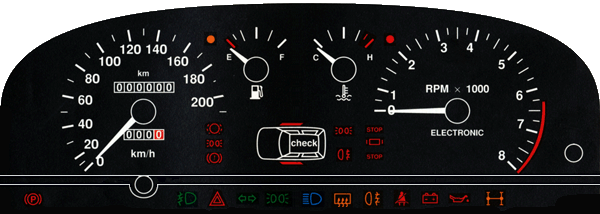

Strumentazione base: Y10 1.3 Elite

Descrizione dettagliata attivazione indicatore avaria impianto i.e.


Check Panel: Y10 1.3 Elite

Descrizione dettagliata attivazione indicatore avaria impianto i.e.
