Y10 - TUTTE - MARCATURE DELLA VETTURA



Ecco una serie di istruzioni per chi è nei pasticci con l'individuazione dei numeri utili della propia vettura, gli argomenti trattati in questa pagina sono:

- Marcatura dell'autotelaio
- Targhetta riassuntiva dati veicolo
- Identificazione numero del motore (marcatura del motore)
- Targhetta identificativa vernice carrozzeria


MARCATURA DELL'AUTOTELAIO

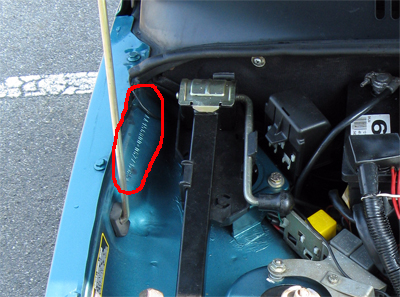

La marcatura dell'autotelaio è situata sul lamierato destro della vettura, interno al cofano motore, laterale al crik di sollevamento.

Riporta il tipo di veicolo, che per tutte le Y10 è: ZAA 156 000 - seguito dal numero progressivo di fabbricazione dell'autotelaio.

foto

Torna all'indice

TARGHETTA RIASSUNTIVA DATI VEICOLO

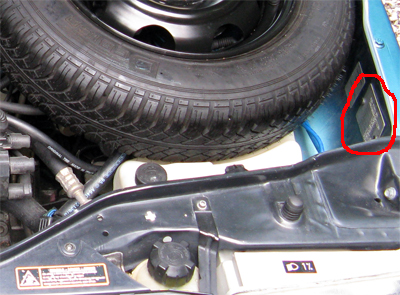

La targhetta è sita nel cofano, lato sinistro (destro guardando nel vano motore da davanti), fissata al lamierato laterale a lato della vaschetta acqua vetri.

foto

La posizione è la stessa per tutte le Y10 prodotte.

La targhetta propone i seguenti dati:

foto

A - Nome del costruttore (Fiat Auto S.P.A.) - (Alfa Lancia Industriale S.P.A.)
B - Numero di omologazione
C - Autotelaio
D - Numero progressivo di fabbricazione dell'autotelaio
E - Peso massimo autorizzato del veicolo a pieno carico più rimorchio
G - Peso massimo autorizzato sul primo asse (anteriore)
H - Peso massimo autorizzato sul secondo asse (posteriore)
I - Tipo del motore
L - Codice versione carrozzeria
M - Numero per ricambi
N - Coefficiente fumosità motori diesel

Torna all'indice

MARCATURA DEL MOTORE

I motori prodotti per la Y10 sono fondamentalmente raggruppabili in 2 grosse famiglie:

- Motori denominati "brasile" per la provenienza costruttiva, impiegati sui modelli: touring, turbo, 1.3 i.e., GT i.e., Elite 1.3, sia in versioni normali che cat e prodotti in diverse cilindrate.

- Motori denominati "fire" dal nome proprio che li identifica, impiegati su tutti gli altri modelli della vettura, sia normali che cat e prodotti in diverse cilindrate.

Nei motori brasile la marcatura è dietro, verso il cambio, in linea con il pignone del motorino di avviamento:

foto

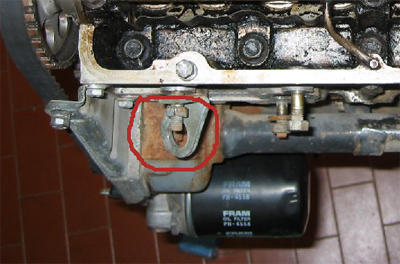

Nei motori fire la marcatura è davanti, sul lato cinghia di distribuzione, su una superficie piatta sopra la pompa acqua, risulta un poco nascosta dal collettore di aspirazione.

foto

Le marcature riportano il numero identificativo del tipo del motore, esempio: 176 B2.000 e il numero seriale progressivo di produzione dello stesso.

In entrambi i casi le marcature sono sul monoblocco e non sulla testa del motore, il numero seriale del motore non è riportato sul libretto di circolazione.

Per riuscire a leggere i numeri consiglio di usare un buon straccio e del solvente tipo benzina, per rimuove depositi di unto e polvere.

Torna all'indice

TARGHETTA IDENTIFICATIVA VERNICE CARROZZERIA

La targhetta identificativa della vernice può trovarsi in 2 punti della vettura, ma sempre in uno solo dei 2.

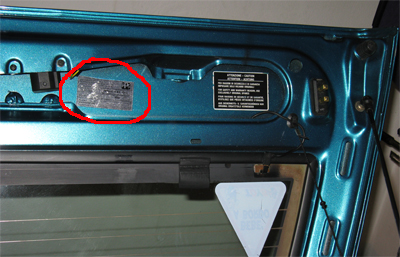

Può essere incollata all'interno del portellone posteriore, lato destro o sinistro.

foto

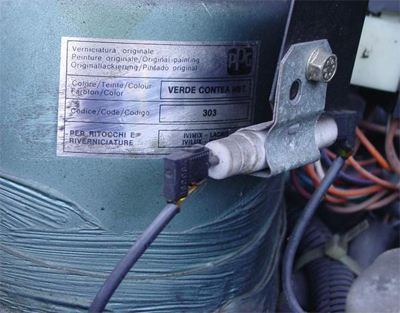

Oppure può essere incollata nel vano motore, sul duomo ammortizzatore di destra:

foto

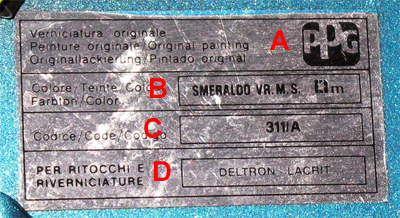

La targhetta è di colore argento e riporta:

foto


A - Fabbricante della vernice
B - Denominazione del colore
C - Codice alfanumerico del colore
D - Codice del colore per ritocchi o verniciatura

Sulle vetture bicolore come le Y10 Avenue si trovano 2 targhette, una identifica il colore principale della carrozzeria, l'altra identifica il colore del portellone che in genere è di una tonalità più scura rispetto alla carrozzeria.

Il colore del portellone nero, che è lo stesso della fascia sottoparabrezza (dove non è in colore carrozzeria), non è riportato.

Consiglio, porre attenzione in caso di acquisto di una vettura usata: se è stato cambiato il portellone posteriore, prendendolo ad esempio presso un demolitore, si potrebbe trovare una targhetta identificativa riportante un colore differente da quello della vettura in vostro possesso.
